對齊歷險記 #2

原始文章

By Nathan Lively

你的填充揚聲器是否與主揚聲器相位兼容？這是否重要？

L-Acoustics K2 + dV-DOSC

今天，我正在協助在會議中心為一次年度宗教會議設置L-Acoustics音響系統。我們使用K2作為主陣列，dV-DOSC作為延遲揚聲器。

A1工程師使用距離測量來對齊系統。通常情況下，我很喜歡這種方法。這就是SubAligner中的1:1預設設置的用途。

但是今天，我有一些疑慮。這些揚聲器相差15年。dV-DOSC於1999年推出，而K2於2014年推出。大多數製造商保證同一系列或同一代的揚聲器之間具有相位兼容性，但這些揚聲器都不是。

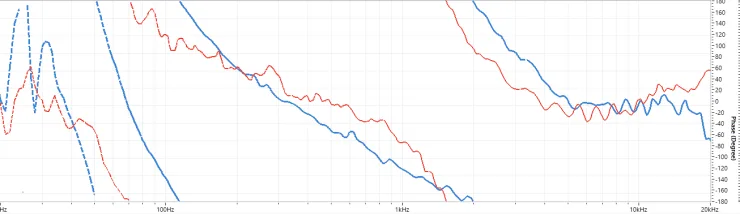

活動結束後，我查看了一些我圖書館中的測量數據。幸運的是，它們在HF（高頻）方面是兼容的，這正是我們作為填充揚聲器最需要的地方。

但它們在低音（約100Hz）方面相差180度。

在這種情況下，低音（LF）是否重要？絕對不像高音（HF）那麼重要，但由於系統中沒有低音揚聲器，這在某種程度上仍然很重要。

我們應該怎麼處理這個問題？

通常情況下，我們會在dV-DOSC上插入一個二階全通濾波器，以使它們在LF區域等待K2。

但L-Acoustics的功放不提供我們訪問全通濾波器的選項。我們可以嘗試進行一些巧妙的平行處理，使用高通濾波器（HPF）和低通濾波器（LPF）來獲得全通濾波器（APF），但在這種情況下，我通常做的是在延遲揚聲器上插入一個低架濾波器，以降低未對齊區域的相互作用。

這樣我們在低音（LF）方面會有較少的總能量，但回應會更平滑。這個低架濾波器在截止頻率周圍創造了約+50度的相位移，所以我們也獲得了在該區域改善對齊的附加好處。

所以這是不採取任何行動與採取行動（低架濾波器）的最終比較。

JBL VRX 932-LAP + QSC K12

盡管它們已經有些年頭了，但我仍然看到這兩種揚聲器型號出現在許多企業活動中。最近，我看到它們在舊金山的一個小型活動中使用。

在這種情況下，音響工程師（A1）已經估算了路徑長度差以設置輸出延遲。我向他展示了如何使用SubAligner來提高準確性。但這已足夠了嗎？它們是否相位兼容？

這真令人失望。即使這兩個源的時間對齊並且具有相似的相位斜率，它們仍然不是相位對齊的。這樣就設定了消除的舞台。

我們怎麼知道這一點？

我們本可以提前做一些研究。我只是在Tracebook上查找了這些測量數據。

我們也可以在現場進行聆聽測試和測量。即便如此，我們將如何解決它？

在500Hz處使用一個一階全通濾波器可能會有所幫助，但你知道有多少輸出處理器提供這種類型的濾波器嗎？

另一種選擇可能是極性反轉和高通濾波器。

肯定有更好的解決方案。這只是我想嘗試的前兩種方法。

我感覺自己在這裡提出的問題比回答的問題還多，但這有助於我思考SubAligner的未來發展方向，它應該能夠解決這個確切的問題。目前，SubAligner只提供頻譜對齊（例如主音箱與低音箱之間的對齊），但我的計劃是讓它能夠對齊數據庫中的任何源，使得對齊像K2和dV-DOSC或VRX932與K12之類的源變得容易。

你是否在實際場合中遇到過這個挑戰？你是如何處理的？

最佳實踐是什麼？

在Instagram上，有人問：“在諸如延遲填充和前填充等系統補充應用中，建議的HPF（高通濾波器）和低架上濾波頻率是多少？HPF設置在200Hz，斜率為24dB/oct嗎？對於具有4個揚聲器單元的線陣列，低架上濾波頻率是2kHz？”

我可以提供我的建議，但我從未聽說過對填充揚聲器應用濾波器的全球建議。

如果有製造商的建議，那就是載入適當的預設設置。例如，在JBL VTX V20的預設設置指南中，它說：“FL（FILL）=適用於前排填充用的預設標稱頻響。”當你查看這些預設設置的幅度響應時，通常是平坦的，而不是你常見的線陣列元素的上傾。

在Tracebook中，你可以比較V20和V20 FL預設設置，看看我剛才提到的行為。

我曾經對所有的填充揚聲器進行高通濾波。這對我來說是有道理的，可以去除不必要的低音並提高效率。但我沒有意識到濾波器會產生相位移，而且很多時候我無意中制造了更多問題。

想象一下，你有一個由線陣列元素組成的主音箱系統，然後你決定在前排填充中使用完全相同的元素，因為你知道這樣它們將完全匹配。然後你在前排填充上插入一個200Hz的高通濾波器。現在它不會在低音方面與主陣列相加，你將在綜合響應中出現一個大的凹陷。

我的建議是：不要採取任何行動，除非你已經做好了功課，知道你在做什麼。

1. 提前研究傳遞函數。練習應用濾波器以觀察它們的效果。檢查製造商的建議。

2. 在實地驗證對齊。
